Setting Kabel jaringan RJ-45

Salam..
Sedikit sharing info untuk yang ingin setting/pasang kabel jaringan Rj-45 Model (Straight), pertama siapkan alat dan bahan.. heheh kayak mau masak... :)
1. Kabel UTP
2. Konektor RJ-45
3. Tang Crimping

1. Pertama Siapkan kabel sesuai kebutuhan, kemudian pegang salah satu ujung kabel dan potong melingkar pelingdung kabel dengan crimping tool, lakukan hal sama di ujung yang satunya.
2. kemudian pisahkan masing - masing kabel perbagian, mulai dari warna orange-putih orange dst sampai warna coklat. kemudian rapikan/ratakan dengan menariknya dengan jari kita. jika sudah rapi sesuaikan pengaturan urutan warna. untuk lebih jelas urutan warna dapat dlihat pada gamabr

bila sudah tertata rapi potong ujung nya agar dapat masuk pada konektor tepat pada tempatnya, karena apabila kabel tidak rata kemungkinan besar kabel tidak akan ber fungsi dengan baik.
3. ambil konektor RJ-45 arahkan bagian yang ada tembaga tepat di arah kita hal ini memudahkan untuk melakukan pemasangna kabel. seperti gambar ini

4. yang terakhir masukkan kabel ke dalam konektor perlahan - lahan upayakan tidak ada kabel yang bengkok ataupun melenceng.pastikan kabel terlihat warna kuning dengan jelas dari arah atas dengan cara membaliknya, seperti gambar

5. yang terakhir adalah peng-crimpingan ambil tang crimping, masukkan konektor yang sudah terisi kabel ke dalam lubang tang sudah disediakan, pastikan konektor masuk dengan tepat jangan sampai kurang maju atau kurang mepet... bila sudah tepat lakukan crimping.. Done dah...

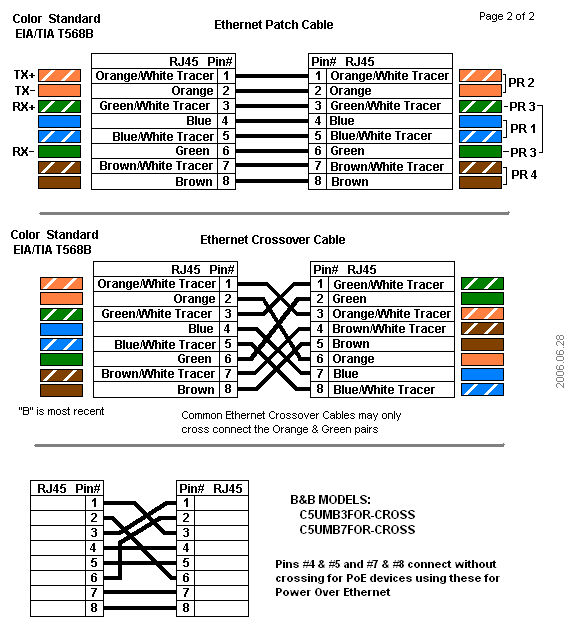

di bawah ini ada beberapa contoh pemasangan urutan kabel dengan model Straight

udah dulu ah... smoga bermanfaat.. buat saya anda dan semuanya... amin...
